Wärmetauscher Geschlossener SchweißkopfBrenner-Serie

Die geschlossene Orbitalschweißbrenner-Serie von KEPUNI wurde speziell für Branchen wie Wärmetauscher, Kühlung, Rohrleitungen mit hoher Dichte und Kesselherstellung entwickelt und kombiniert Präzisionstechnik mit anpassbaren Lösungen. Zu den Hauptmerkmalen gehören ein integriertes Getriebe mit Wasserkühlung und pneumatischer Zylinderklemmung, das eine stabile Leistung in anspruchsvollen Umgebungen gewährleistet.

Wichtige Spezifikationen:

Anpassbarer Rohrabstand:
Brennerkonfigurationen können an kundenspezifische Rohrlayouts angepasst werden, mit einer Vorlaufzeit von 2 Wochen für kundenspezifische Bestellungen.

Schweißbereiche:

U-förmiger Schienenbrenner: 9,3 mm - 25 mm Rohrdurchmesser

T-Ausziehbrenner: 9,3 mm - 25 mm Rohrdurchmesser

Wandstärke: 0,5 mm - 1,5 mm

Materialkompatibilität: Edelstahl, Kohlenstoffstahl

Stromversorgung: Kompatibel mit XD-20W / 20Pro Einheiten

Erweiterte Funktionen:

Langlebiges Getriebe der Z-Serie
Das serienmäßig integrierte Getriebe der Z-Serie bietet eine 2-mal längere Lebensdauer als vergleichbare Produkte und senkt so die Wartungskosten.

Geschlossenes Kühlsystem
Die integrierte Wasserkühlung sorgt für eine optimale Brennertemperatur und ermöglicht einen kontinuierlichen Betrieb bei hohen Arbeitszyklen.

Pneumatischer Klemmmechanismus
Sorgt für eine sichere Ausrichtung und minimiert Vibrationen beim Schweißen, was die Wulstqualität verbessert.

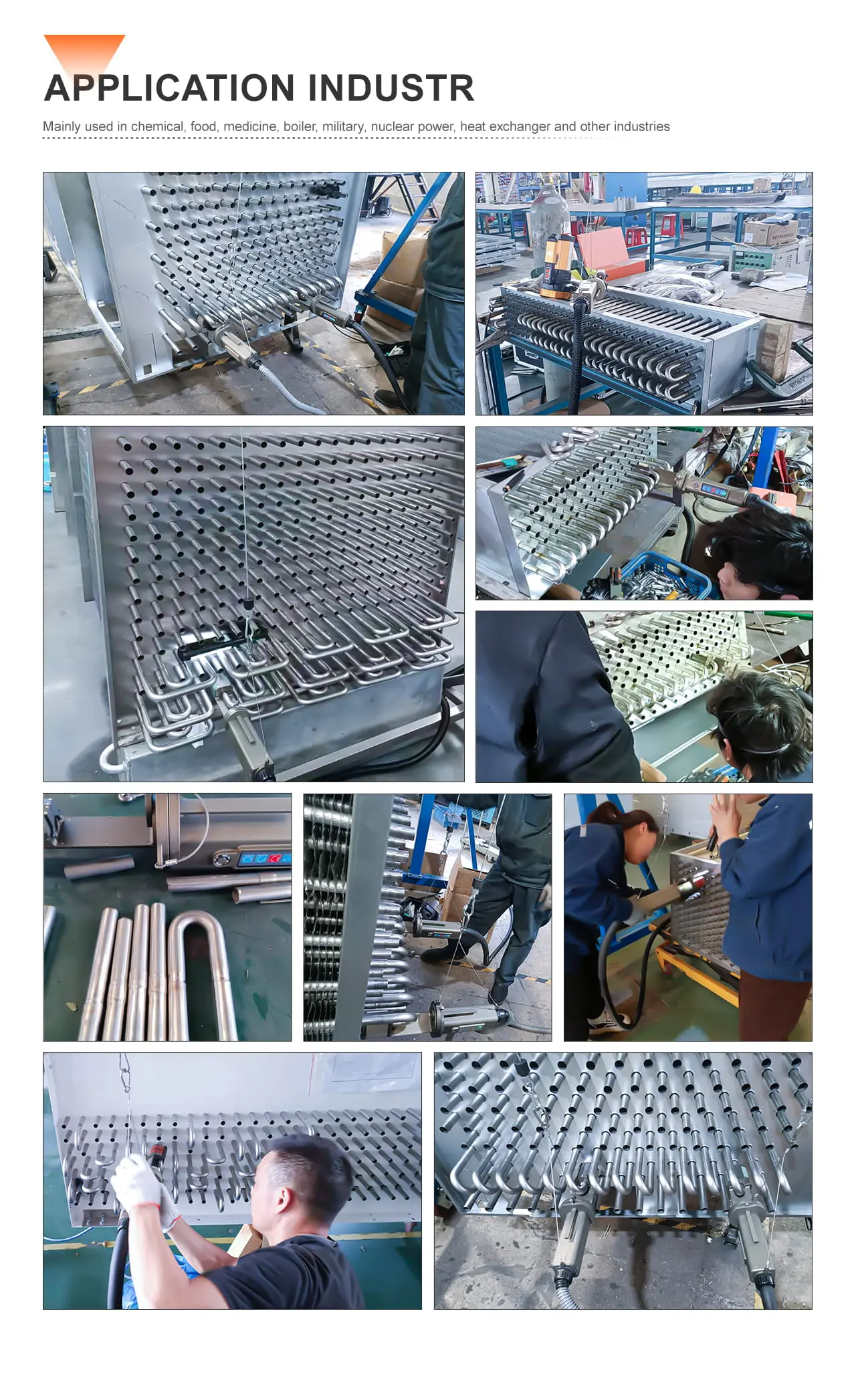

Anwendungen:

Wärmetauscher:
Schweißt Rohrbündel und Kopfstücke.

Kühlung:
Verbindet Kupfer- und Edelstahlrohre in HLK-Systemen.

Herstellung von Kesseln:
Repariert Kesselrohre und Druckbehälter.

Durch die Kombination von Anpassung, Haltbarkeit und Präzision wird die Konsistenz der Schweißqualität verbessert

Produkt anzeigen

Wesentliche Details

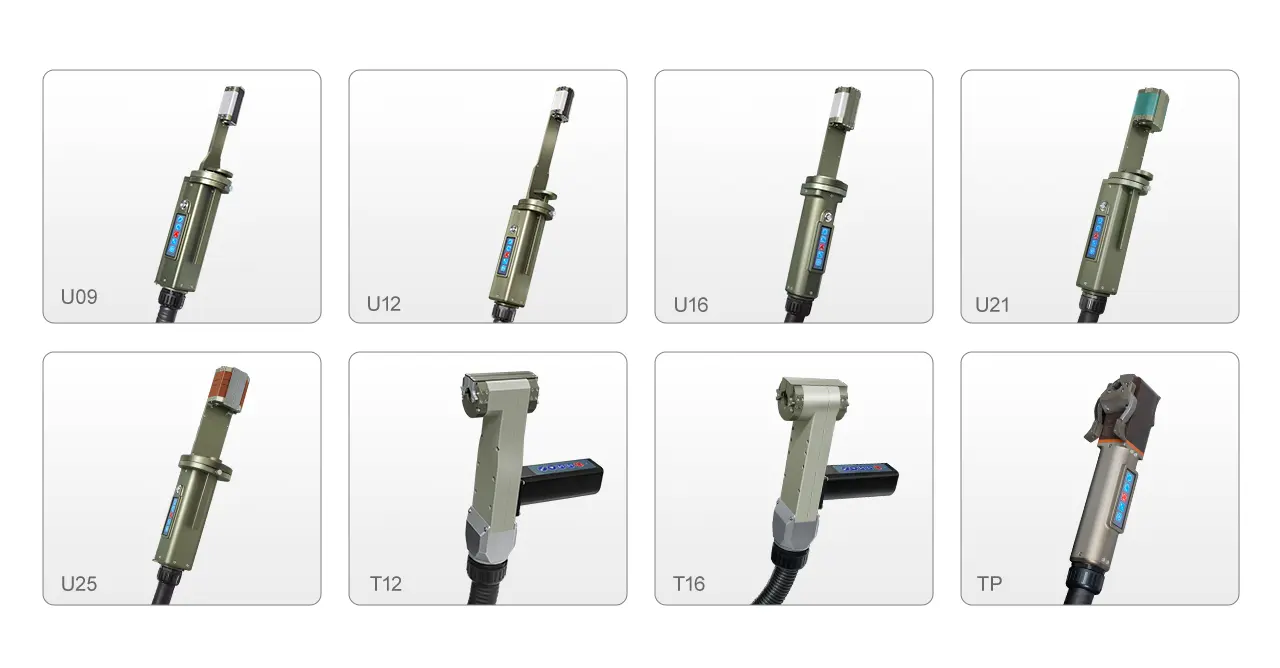

Modell	U09	u12	u16	u21	u25	Schweißen am Ende des Anschlusses	Einschnürung  Schweißen
Hauptstromversorgung	XD-20Pro / XD-20W / XD-PD200
Schweißbrennerkühlung	Wasserkühlung
Wanddickenbereich [mm]	0.5-1.5
Spezifikation der Wolframelektrode [mm]	2.0			2.4		2.0
Rohrmitte totube Zentrum [mm]	≥25	≥32	≥35	≥42	≥52	≥32	≥31.8
Gerades Rohr gerader Abschnitt [mm]	≥35	≥35	≥35	≥35	≥41	≥35	≥45
Gerader Abschnitt des Ellenbogens [mm]	≥38	≥38	≥40	≥40	≥40	≥38	/
Durchmesser des Schweißrohrs [mm]	9.3-9.5	9-12.7	12.7-15.88	15.88-21	19-25	9-12.7	89, Hals12,7
Abstand der Rohrreihen [mm]	≥21.65	≥32	≥35	≥42	≥52	≥32	≥30
Gewicht des Schweißbrenners [kg]	4.5	6.5	7	7.8	8	6	4.5
Gesamtabmessungen [mm]	401.5*80*95	393.5*80*95	382*80*95	400*80*95	415*110*126	203*180*73	203*180*73
