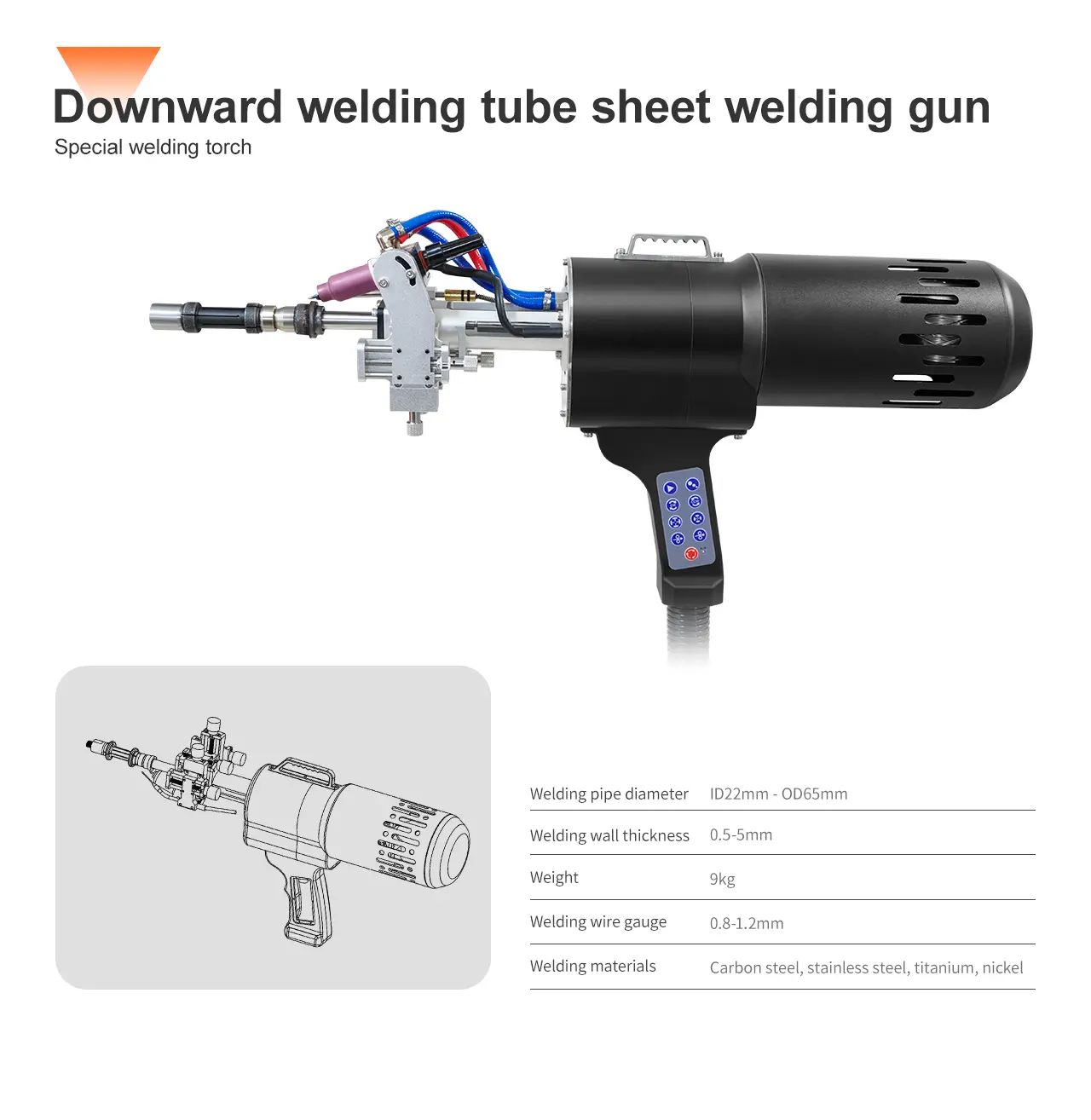

TBM-65 Rohr-zu-Rohr-Blech Automatisierter Schweißkopf

Der KEPUNI TBM-65 ist ein precision-engineered Schweißkopf, der für das automatische Orbitalschweißen von Rohr-Rohr-Blech-Verbindungen in allen Positionen optimiert ist und eine verbesserte Genauigkeit und Betriebseffizienz in industriellen Anwendungen bietet.

Wichtige Spezifikationen:

Dicke der Schweißwand: 0.5-5mm

Einstellwinkel des Schweißkopfes: 0-60

Durchmesser des Schweißrohrs: 22mm-65mm

Methode zur Kühlung des Schweißkopfes: Kühlung mit zirkulierendem Wasser

Erweiterte Funktionen:

Zylindermitte-MontagetechnologieIm Vergleich zum traditionellen Heckzylinder kann der mittig montierte Zylinder den Platz besser nutzen und die Koaxialkabelzuführung unterstützen.

Integrierte Technologie für die koaxiale Drahtzuführung Platzieren Sie die Drahtspule auf der Rückseite, so dass der Draht genügend Platz in der Pistole hat, um begradigt zu werden, und der Draht kommt heraus, ohne sich zu verbiegen oder zu verziehen, mit guter Stabilität.

Einstellbare ModuleMit fünf Gleitschienen und einer 60er-Drehvorrichtung können der Schweißbrenner und die Drahtvorschuböffnung relativ zueinander und als Ganzes bewegt und der Neigungswinkel des Schweißbrenners eingestellt werden.

SchmalpunktschweißenDas Design der einstellbaren dreidimensionalen Module kann den Rohrbrückenabstand beim Schweißen dichter Rohranordnungen auf 6 mm minimieren.

Anwendungen:

Stromerzeugung: Schweißt Kesselrohre, Wärmetauscher und Dampfkondensatoren.

Petrochemie: Repariert Prozessleitungen und Reaktorbehälter.

HVAC: Stellt Kühlschlangen und Kondensatorrohrverbindungen her.

Durch die Integration von Automatisierung, Präzisionssteuerung und bedienerzentriertem Design bei gleichzeitiger Erfüllung der Normen ASME Section IX und ISO 15614-1.
